低輻射玻璃係台玻引進德國 Von Ardenne 公司最先進的真空濺射鍍膜設備及技術，在台灣所生產的高性能低輻射玻璃。以真空濺射方式，將玻璃表面濺鍍多層不同材質鍍膜。其中鍍銀層對紅外線光具高反射功能，即高熱阻絕；鍍銀層下之底層鍍膜為二氧化錫 (SnO2) 抗反射鍍膜，用以增加透光率；鍍銀層上鍍膜為鎳鉻合金(NiCr)金屬隔離鍍膜，用以保護銀鍍層功能，最頂層鍍膜為二氧化錫(SnO2) 抗反射鍍膜，主要功用是保護整體鍍膜層，藉以達到現代建築玻璃所注重的高透光率、低反射率、高熱阻絕與環保節能的要求。
 |
特性：
．接近玻璃自然原色。
．對波長380nm至780nm的可見光波段有著高
透視率，不致因玻璃對可視光的高反射率而
產生嚴重的反眩光公害。
．太陽光中可見光透入室內多，且顏色自然，採
光佳，減少室內燈具的使用，節省能源。
．對紅外線光有較高之反射率(波長780
~3000nm)，尤其是對長波長之紅外線(波長
3000nm以上)，幾乎是全反射，阻斷大量熱
源進入，使室內覺得涼爽，達到冬暖夏涼的效
果。
|
低輻射雙層玻璃構造圖 |
 |
產品種類：
．TSE
．TDE
．TTE
．PLE
．PDE
使用及維護之注意事項：
．Low-E雙層玻璃表面勿貼隔熱紙，避免熱割裂現象發生。
．在海拔1000公尺以上高地使用時，因內部壓力有調整的必要性，事前請洽本公司做個案討論。
|
|

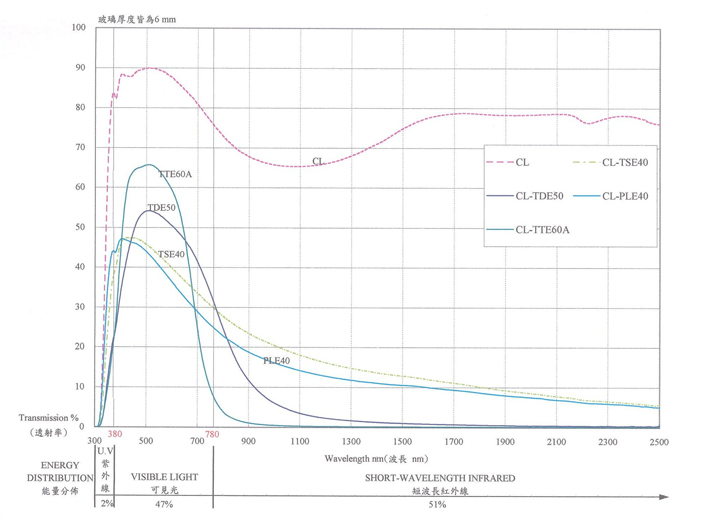

不同鍍膜在太陽光譜中透射率之比較：
規格：
．厚 度：3 ~ 19mm
．最大镀膜尺寸：130"x 236" (3300mm x 6000mm)
．最小镀膜尺寸：14"x 30" (350mm x 750mm)
．低輻射雙層玻璃最大尺寸：118"x 236" (3000mm x 6000mm)(强化)
設計及施工之注意事項：
．因Low-E金屬鍍膜接觸大氣易起不良反應而必須於極短時間內密封或加工為雙層玻璃，無法單片使用。
．Low-E雙層玻璃之輻射率為0.02 ~ 0.11，一般未鍍膜玻璃輻射率為0.84。
．亞熱帶、熱帶區域鍍膜面安裝於#2面可隔熱(由建築物外側往內數)；寒帶區域使用鍍膜面安裝於#3面可保溫(由建築物外
側往內數)。
．金屬框的設計排水性要良好，避免因積水而導致玻璃變質起霧。
．設計Low-E鍍膜作膠合時，其U值(熱傳導率)較大，熱絕緣效果較差。
．要辨明Low-E塗層面，除了本公司在Low-E玻璃上會有標記外，檢驗Low-E玻璃，可用打火機測出塗層位置。一般玻璃表
面層反射之火燄呈黃色，而Low-E鍍膜層反射呈粉紅色或藍色，由此可簡易找出塗層之位置，避免造成錯誤之安裝，而影
響隔熱效果。
 |
 |
 |
台玻低輻射雙層玻璃
高性能綠建材(節能玻璃)
TG-IL(CL- TTE60A#2+CL)(6+12AS+6)mm
遮蔽係数 Sc 值(夏季)0.302
遮蔽係数 Sc 值(冬季)0.295
可視光反射率0.1117
可視光穿透率0.5537 |
台玻低輻射雙層玻璃
高性能綠建材(節能玻璃)
TG-IL(CL- TDE60#2+CL)(6+12AS+6)mm
遮蔽係数 Sc 值(夏季)0.313
遮蔽係数 Sc 值(冬季)0.306
可視光反射率0.1562
可視光穿透率0.5075 |
台玻低輻射雙層玻璃
高性能綠建材(節能玻璃)
TG-IL(F.GR- TDE78#2+CL)(8+12AS+8)mm
遮蔽係数 Sc 值(夏季)0.326
遮蔽係数 Sc 值(冬季)0.315
可視光反射率0.0871
可視光穿透率0.5299 |
PDE雙銀低輻射玻璃簡介
PDE為可強化的離線雙銀LOW-E玻璃，尺寸有大板如3300mm×2743mm及超大板如6000mm×3300mm，顏色可分為銀藍色、藍色、淺藍色、深藍色、綠色等。
PDE與在線LOW-E的比較：
1. PDE有較佳的低U值
2. PDE有較佳的低遮蔽係數
3. 顏色豐富
4. 性能比较（如下表格）
Product Name
品名 |
VT %
可見光透過率 |
Ｕ-Value
U - 值
W/m2k |
SC
遮蔽系數 |
低輻射PDE雙層玻璃
(6+12A.S.+6) |
53 |
1.64 |
0.34 |
在線(Low-E)玻璃
(6+12A.S.+6) |
63 |
2.2 |
0.62 |
※影響建築物節能主要因素為U-值與SC，由表中可明顯看出PDE玻璃之節能效果。
TPS低輻射玻璃
TPS、傳統鋁條U值比較
1. 以 IL（CL-TDE78#2+CL）（6+12A.S.+6）作為比較基礎。
2. 玻璃尺寸設為1000mm×1000mm。
3. Uwindow為考慮邊框效應的玻璃整體U值（尺寸越大影響效應越小）。
變化萬千的TPS玻璃
．台玻低輻射雙層玻璃性能數據表 下載
．台玻建築用鍍膜玻璃加工流程示意圖 下載
應用實績：
|
