低輻射玻璃


低輻射玻璃係台玻引進美國Applied Films集團及德國Von Ardenne公司最先進的真空濺射鍍膜設備及技術,在台灣所生產的高性能低輻射玻璃。以真空濺射方式,將玻璃表面濺鍍多層不同材質鍍膜。其中鍍銀層對紅外線光具高反射功能,即高熱阻絕;鍍銀層下之底層鍍膜為二氧化錫(SnO2)抗反射鍍膜,用以增加透光率;鍍銀層上鍍膜為鎳鉻合金(NiCr)金屬隔離鍍膜,用以保護銀鍍層功能,最頂層鍍膜為二氧化錫(SnO2)抗反射鍍膜,主要功用是保護整體鍍膜層,藉以達到現代建築玻璃所注重的高透光率、低反射率、高熱阻絕與環保節能的要求



低輻射雙層玻璃構造圖







回到上面
產品種類

單銀低輻射玻璃 (SLE)
雙銀低輻射玻璃 (DLE)
熱控單銀低輻射玻璃 (LES)
鈦基低輻射玻璃 (TLE)




回到上面
特性

接近玻璃自然原色。
對波長380nm至780nm的可見光波段有著高透視率,不致因玻璃對可視光的高反射率而產生嚴重的反眩光公害。

太陽光中可見光透入室內多,且顏色自然,採光佳,減少室內燈具的使用,節省能源。
對紅外線光有較高之反射率(波長780 ~3000nm),尤其是對長波長之紅外線(波長3000nm以上),幾乎是全反射,阻斷大量熱源進入,使室內覺得涼爽,達到冬暖夏涼的效果。

回到上面
使用

正確組合方式適合氣候較為炎熱的亞熱帶地區 (如台灣) 現代綠建築節能玻璃帷幕牆及天窗使用。


不同鍍膜在太陽光譜中透射率之比較:



回到上面
規格

厚度 3 ~ 19mm
最大尺寸 100" x 144" (2540mm x 3658mm)
最小尺寸 12" x 39" (305mm x 991mm)
低輻射雙層玻璃最大尺寸 96" x 138" (2438mm x 3500mm)

台玻低輻射雙層玻璃光學數據




回到上面
設計及施工之注意事項

因Low-E金屬鍍膜接觸大氣易起不良反應而必須於極短時間內密封或加工為雙層玻璃,無法單片使用。
Low-E雙層玻璃之輻射率為0.02 ~ 0.11,一般未鍍膜玻璃輻射率為0.84。
亞熱帶、熱帶區域鍍膜面安裝於#2面;寒帶區域使用鍍膜面安裝於#3面(由建築物外側往內數)。
Low-E玻璃成品後不可再作彎曲加工。
傳統Low-E玻璃須於鍍膜前作強化加工,台玻正開發鍍膜後可作強化加工的Low-E玻璃。
金屬框的設計排水性要良好,避免因積水而導致玻璃變質起霧。
設計Low-E鍍膜作膠合時,其U值(熱傳導率)較大,熱絕緣效果較差。
要辨明Low-E塗層面,除了本公司在Low-E玻璃上會有標記外,檢驗Low-E玻璃,可用打火機測出塗層位置。一般玻璃表面層反射之火燄呈黃色,而Low-E鍍膜層反射呈粉紅色或藍色,由此可簡易找出塗層之位置,避免造成錯誤之安裝,而影響隔熱效果。




夏季:

阻斷大量輻射能的穿透,僅少數的熱能進入室內(鍍面在第二面)保持涼爽。





冬季:
室內的熱能因Low-E雙層玻璃的阻斷而不易輻射至室外,而能保暖。

回到上面
產品應用實績

長春金融中心
台北

28mm雙銀低輻射網印雙層玻璃

華固e-Park智價園區一期
台北

24mm雙銀低幅射熱增強雙層玻璃
華固e-Park智價園區二期
台北

24mm熱控單銀低輻射熱增強雙層玻璃
新莊體育館
台北

24mm韓國綠單銀低輻射強化雙層玻璃
美麗華大樓
台北

26mm單銀低幅射強化雙層玻璃
南港軟體工業園區
台北

28mm雙銀低輻射熱增強雙層玻璃
錸寶科技大樓
新竹

28mm雙銀低輻射熱增強雙層玻璃

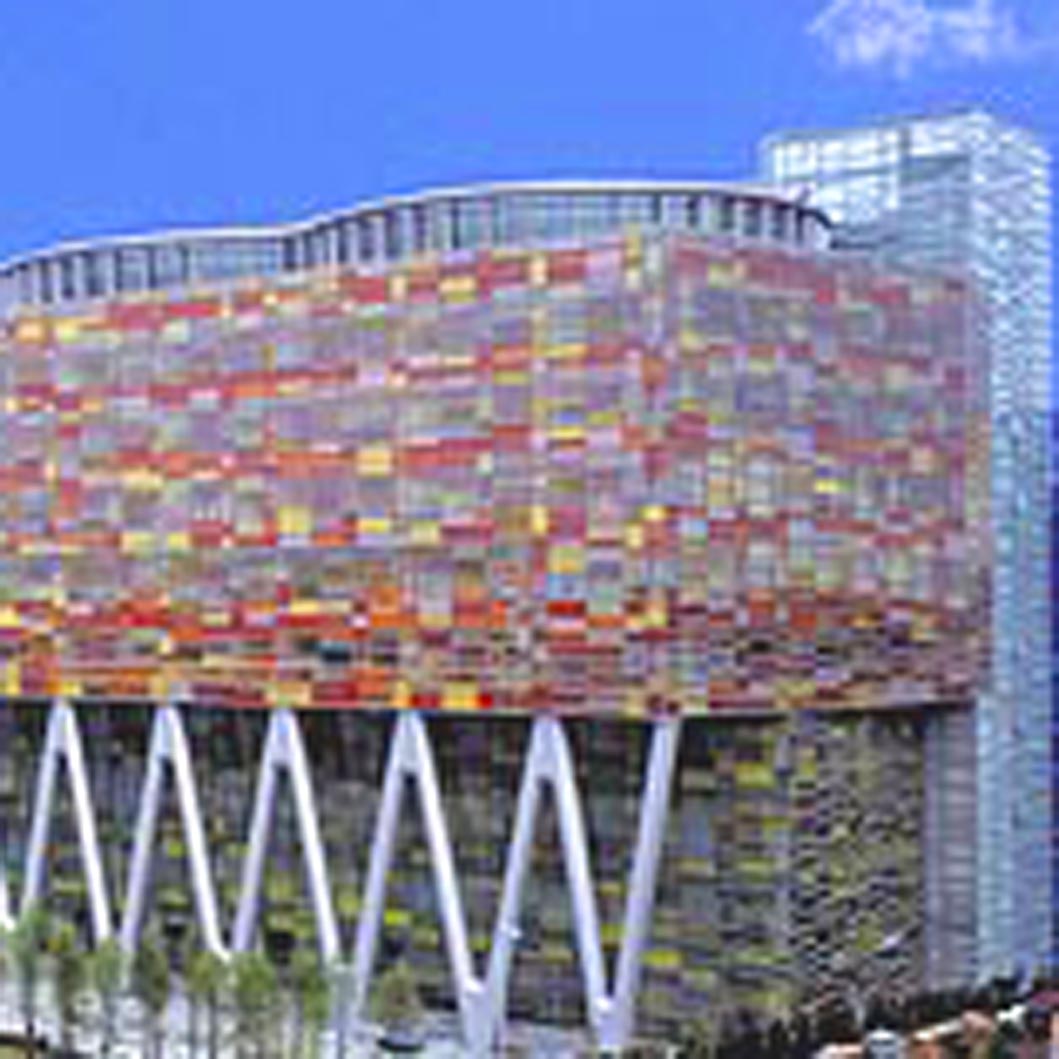

華亞科技總部大樓
台北

18mm雙銀低輻射網印強化雙層玻璃
